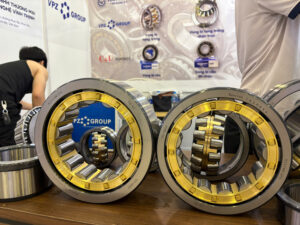

Vòng bi, Bạc đạn VPZ NJ324 Chính Hãng

Mã “NJ” trong ký hiệu NJ 324 chỉ định một thiết kế cụ thể của vòng bi đũa trụ một dãy, có đặc điểm:

• Vòng ngoài (Outer Ring): Có hai mặt bích (gờ/gân) liền khối.
• Vòng trong (Inner Ring): Có một mặt bích liền khối.

Cấu trúc này cho phép vòng bi NJ chịu tải trọng hướng tâm (radial load) rất lớn và chịu tải dọc trục (axial load) theo MỘT hướng nhất định.

Các thành phần khác bao gồm:

• Con lăn (Cylindrical Rollers): Các con lăn hình trụ dài, tiếp xúc với rãnh lăn trên một đường thẳng. Điều này giúp phân bổ tải trọng trên một diện tích lớn hơn so với vòng bi cầu, từ đó tăng khả năng chịu tải trọng hướng tâm.
• Vòng cách (Cage/Retainer): Giữ các con lăn ở vị trí chính xác và ngăn chúng tiếp xúc với nhau. Vòng cách có thể làm từ thép dập (stamped steel), đồng thau (brass, ký hiệu M hoặc ECM/ECML ở SKF), hoặc polyamide (nhựa, ký hiệu ECP). Mỗi loại vật liệu vòng cách có ưu nhược điểm riêng về khả năng chịu nhiệt độ, tốc độ và độ bền.
• Thiết kế có thể tách rời (Separable design): Các vòng trong, vòng ngoài và cụm con lăn với vòng cách có thể tháo rời độc lập. Điều này giúp quá trình lắp đặt, tháo dỡ và bảo trì trở nên dễ dàng hơn, đặc biệt trong các trường hợp không gian hạn chế hoặc cần lắp các bộ phận riêng biệt.



2. Thông Số Kỹ Thuật Cơ Bản của NJ 324



Các thông số này có thể có chênh lệch nhỏ tùy theo nhà sản xuất (SKF, FAG, NSK, NTN, KOYO, C&U, VPZ, v.v.) và các ký hiệu bổ sung (ví dụ: ECM, ECP, C3, M1):

• Đường kính trong (d): 120 mm
• Đường kính ngoài (D): 260 mm
• Chiều rộng (B): 55 mm
• Tải trọng động cơ bản (Cr): Rất cao, thường khoảng 500 – 610 kN.
• Tải trọng tĩnh cơ bản (Cor): Rất cao, thường khoảng 510 – 620 kN.
• Tốc độ giới hạn (Limiting Speed): Khoảng 2800 – 3500 vòng/phút (tùy thuộc vào loại vòng cách và bôi trơn). Vòng bi đũa trụ thường có tốc độ giới hạn thấp hơn vòng bi cầu cùng kích thước do ma sát lớn hơn, nhưng vẫn rất cao đối với các ứng dụng tải nặng.
• Khối lượng (Weight): Khoảng 13.3 – 15.5 kg (tùy nhà sản xuất và vật liệu vòng cách).
• Khe hở trong (Internal Clearance): Thường là khe hở tiêu chuẩn (CN – Normal) hoặc C3 (lớn hơn tiêu chuẩn) cho các ứng dụng nhiệt độ cao hoặc có độ giãn nở.

3. Ưu Điểm Nổi Bật của Vòng Bi NJ 324



• Khả năng chịu tải hướng tâm cực cao: Đây là ưu điểm chính của vòng bi đũa trụ. Nhờ sự tiếp xúc đường giữa con lăn và rãnh lăn, tải trọng được phân bổ trên một diện tích lớn, giúp chúng chịu được các lực hướng tâm mạnh mẽ và tải va đập.
• Chịu tải dọc trục một chiều: Thiết kế NJ cho phép vòng bi chịu được một phần tải dọc trục theo một hướng nhất định, mang lại sự linh hoạt hơn so với vòng bi đũa trụ loại N hoặc NU (chỉ chịu tải hướng tâm).
• Độ cứng vững cao: Vòng bi đũa trụ có độ cứng vững tâm rất tốt, giúp duy trì độ chính xác của trục trong quá trình vận hành.
• Ma sát thấp và hiệu suất cao: Các phiên bản hiện đại (ví dụ như SKF Explorer với hậu tố E hoặc ECM) được tối ưu hóa hình học con lăn và bề mặt gia công để giảm ma sát, sinh nhiệt và tiêu thụ năng lượng.
• Dễ dàng lắp đặt/bảo trì: Thiết kế tách rời cho phép lắp đặt từng phần riêng biệt, giúp việc lắp ráp, tháo dỡ và kiểm tra bảo trì thuận tiện hơn.



4. Ứng Dụng Điển Hình



Với các đặc tính kỹ thuật vượt trội, vòng bi NJ 324 được sử dụng rộng rãi trong các ứng dụng công nghiệp nặng và đòi hỏi sự ổn định cao:

• Hộp số công nghiệp: Các hộp số chịu tải lớn trong các nhà máy.
• Máy cán (tôn, thép): Đặc biệt trong các trục cán chịu lực ép lớn.
• Động cơ điện công suất lớn: Trong các ứng dụng công nghiệp nặng.
• Máy bơm và máy nén khí công suất cao.
• Quạt và máy thổi công nghiệp cỡ lớn.
• Thiết bị xử lý vật liệu nặng: Băng tải, máy nghiền trong khai thác mỏ, xi măng.
• Máy công cụ chính xác (một số ứng dụng).

Tại Sao Nên Chọn Vòng Bi VPZ RN307 Chính Hãng?

1.Uy tín của thương hiệu vòng bi VPZ

• • Xuất xứ rõ ràng: VPZ là một thương hiệu được biết đến với lịch sử lâu đời và kinh nghiệm trong ngành sản xuất vòng bi. Các sản phẩm của VPZ thường được đánh giá cao về độ bền và khả năng chịu tải.
  • Chất lượng sản phẩm: Vòng bi VPZ chính hãng được sản xuất theo quy trình kiểm soát chất lượng nghiêm ngặt, tuân thủ các tiêu chuẩn quốc tế. Điều này đảm bảo vòng bi có:

• • Vật liệu chất lượng cao: Thép hợp kim đặc biệt, được xử lý nhiệt đúng tiêu chuẩn, mang lại độ cứng, độ bền và khả năng chống mài mòn vượt trội.
  • Độ chính xác gia công cao: Dung sai chặt chẽ, giúp vòng bi hoạt động trơn tru, ít rung động và tiếng ồn, giảm thiểu ma sát và sinh nhiệt.
  • Khả năng chịu tải và tốc độ tối ưu: Được thiết kế để đáp ứng các yêu cầu khắt khe của ứng dụng.
  • Phớt chắn và bôi trơn hiệu quả: Đảm bảo tuổi thọ của mỡ bôi trơn và bảo vệ vòng bi khỏi các tác nhân gây hại từ môi trường.



2. Độ tin cậy của Công ty Vĩnh Thịnh

• • Nhà phân phối độc quyền chính hãng: Công ty TNHH Thương mại & Công nghệ Vĩnh Thịnh tự hào là nhà phân phối độc quyền chính hãng thương hiệu Vòng bi VPZ tại Việt Nam. Điều này rất quan trọng vì nó đảm bảo bạn mua được sản phẩm đúng nguồn gốc, tránh hàng giả, hàng nhái kém chất lượng đang tràn lan trên thị trường.
  • Kinh nghiệm và uy tín lâu năm: Vĩnh Thịnh đã có nhiều năm hoạt động trong lĩnh vực nhập khẩu và phân phối vòng bi, cung cấp cho nhiều công ty, đại lý và các dự án lớn (nhà máy gạch, sản xuất motor, máy bơm nước, khai thác khoáng sản…). Lịch sử hoạt động và các dự án đã thực hiện cho thấy năng lực và sự tin cậy của công ty.
  • Sản phẩm đa dạng và sẵn có: Vĩnh Thịnh cung cấp chủng loại vòng bi đa dạng, bao gồm cả các mã hàng thông dụng và chuyên dụng, đảm bảo khách hàng có thể tìm thấy sản phẩm phù hợp với nhu cầu của mình. Việc có sẵn hàng giúp tiết kiệm thời gian chờ đợi.
    • Địa chỉ mua hàng chính hãng tại Miền Bắc : Đường Đức Diễn, phường Phúc Diễn, quận Bắc Từ Liêm, Hà Nội
    • Địa chỉ mua hàng chính hãng tại Miền Nam : Khu dân cư TM Sóng Thần, Phố Nhị Đồng 1, P Dĩ An, tỉnh Bình Dương
    • Tư vấn: 0964 120 469 Chat Zalo

      Gửi yêu cầu báo giá

      Vui lòng liên hệ với chúng tôi để có giá bán tốt nhất tại thời điểm. Cam kết đền tiền gấp 100 lần nếu phát hiện hàng giả, hàng nhái. Sản phẩm được bảo hành chính hãng, Giao hàng toàn quốc tất cả các ngày trong tuần.
